Установка звукоизоляционной каркасной облицовки с применением Виброфлекс-КС (90 мм)

Высота до 10 метров.

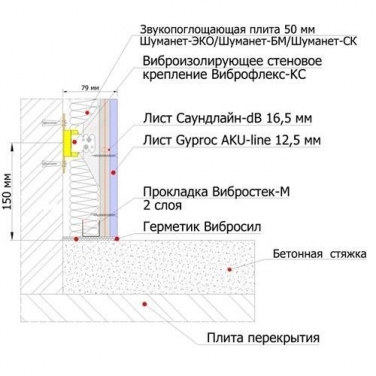

Состав конструкции (нумерация соответствует рисунку):

1. Стеновое крепление Виброфлекс-КС
2. Прокладка Вибростек-М 100 2 слоя
3. Профиль Gyproc-Стандарт ППН 28/27
4. Профиль Gyproc-Стандарт ПП 60/27
5. Звукопоглощающая плита 50мм Шуманет-ЭКО/Шуманет-БМ/Шуманет-СК
6. Лист Саундлайн-db 17,5 мм
7. Лист Gyproc AKU-line 12,5 мм
8. Герметик Вибросил
9. Существующая стена

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, радио, лай собак).

Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые/пазогребневые плиты.

Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Монтаж облицовки с применением Виброфлекс-КС

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ППН 28/27 и ПП 60/27, виброподвесов Виброфлекс-КС.

Металлические профили ПП 60/27 крепятся к изолируемой стене при помощи специальных виброподвесов Виброфлекс-КС. Виброподвесы устанавливаются с шагом не более чем через каждые 1,5 погонных метра стоечного профиля, но не менее 3 штук при длине профиля до 3 метров.

От края профиля крепления монтируются на расстоянии не более 150 мм. Металлические профили ППН 28/27 монтируются к ограждающим конструкциям пола, потолка и боковых стен через два слоя звукоизоляционной прокладки Вибростек-М100.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся к каркасу с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек-М100 обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416) на листе 19 стр. 40.
