Основные принципы виброизоляции оборудования

Эффект виброизоляции основывается на особенностях работы системы «масса-пружина-масса» (рис. 1).

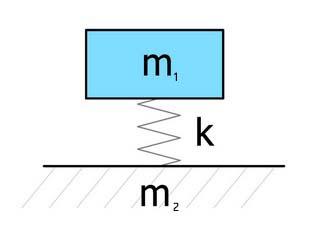

Рис. 1 Принципиальная схема виброизоляции

Такая конструкция имеет собственную частоту колебаний, после удвоения которой (fрез х 2) наступает эффект снижения передачи вибрации от оборудования (масса1) на основание (масса2). В зависимости от упругости пружины (стальных пружин или полиуретановых эластомеров ) и массы оборудования собственная резонансная частота системы должна быть подобрана так, чтобы она оказалась существенно ниже рабочей частоты силового блока (рис. 2).

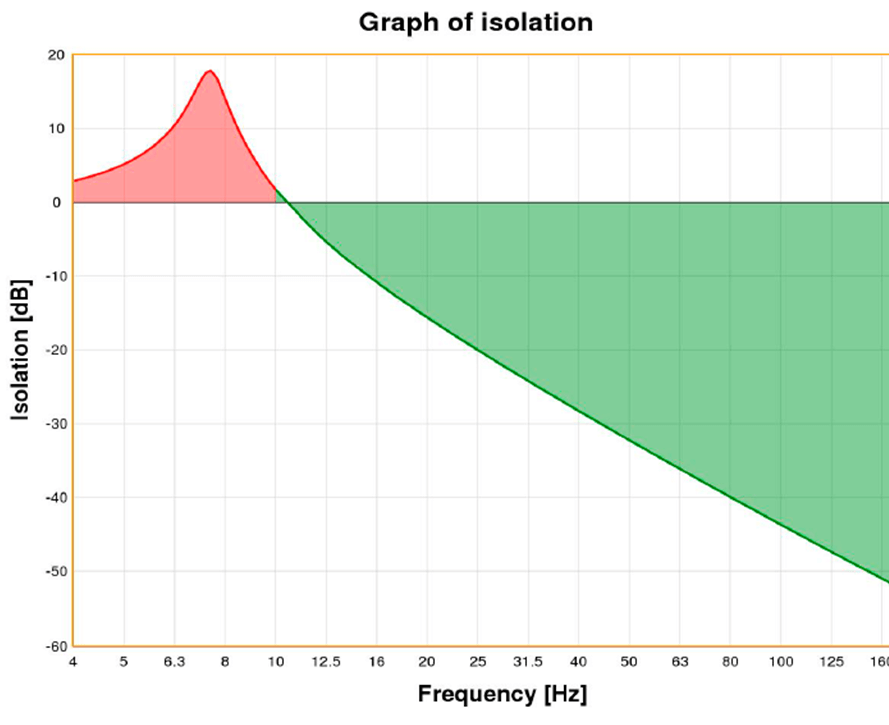

Рис. 2 График виброизоляции в зависимости от частоты

Виброизоляция оборудования: фото и описание

Описание: Проблема шума от ИТП достаточно распространена. Старая резиновая опора со временем превращается в жёсткую и совсем не изолирует вибрацию. Многие люди, живущие в непосредственной близости от ИТП, страдают от шума.

Были выполнены работы:

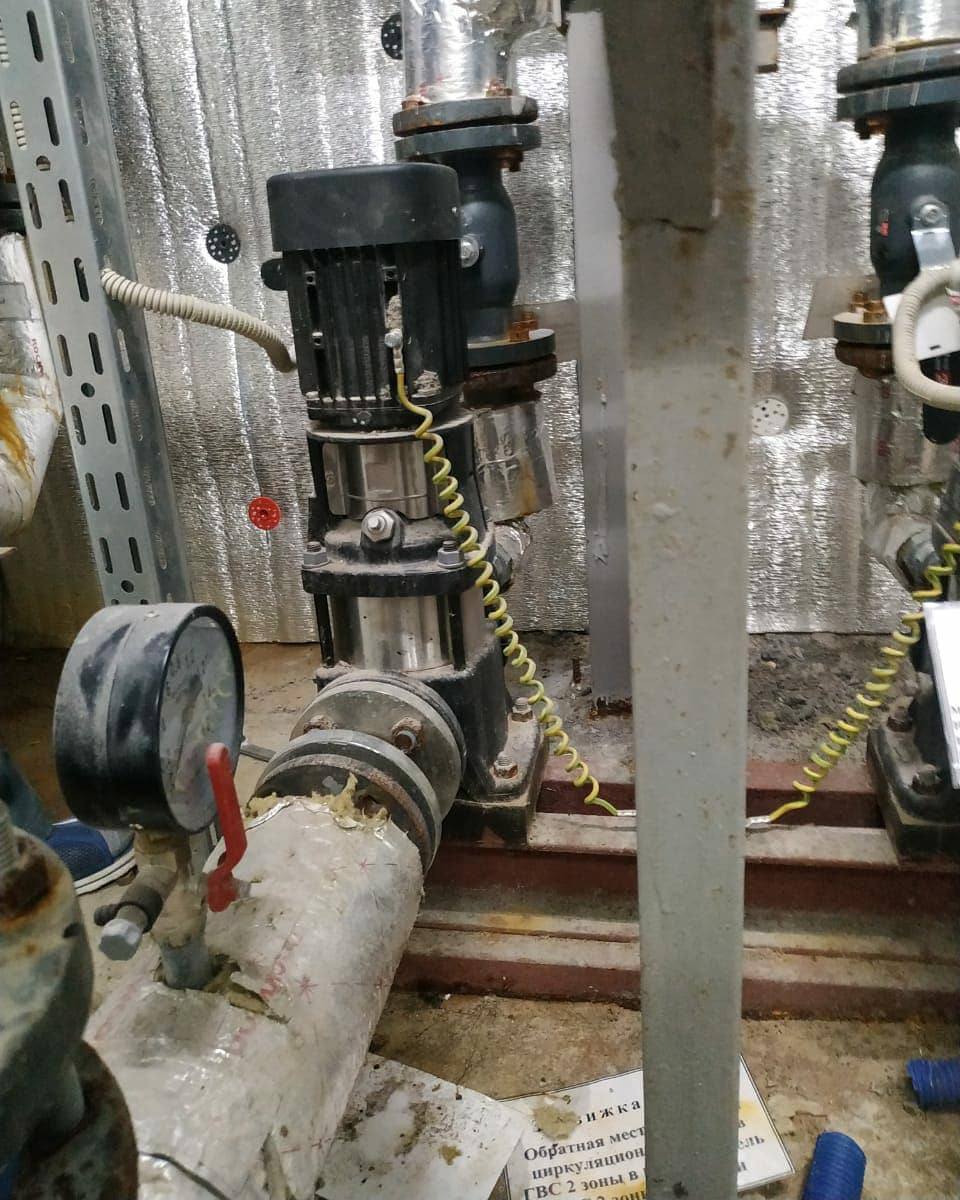

  • Виброизоляция агрегатов ИТП многоэтажного дома.

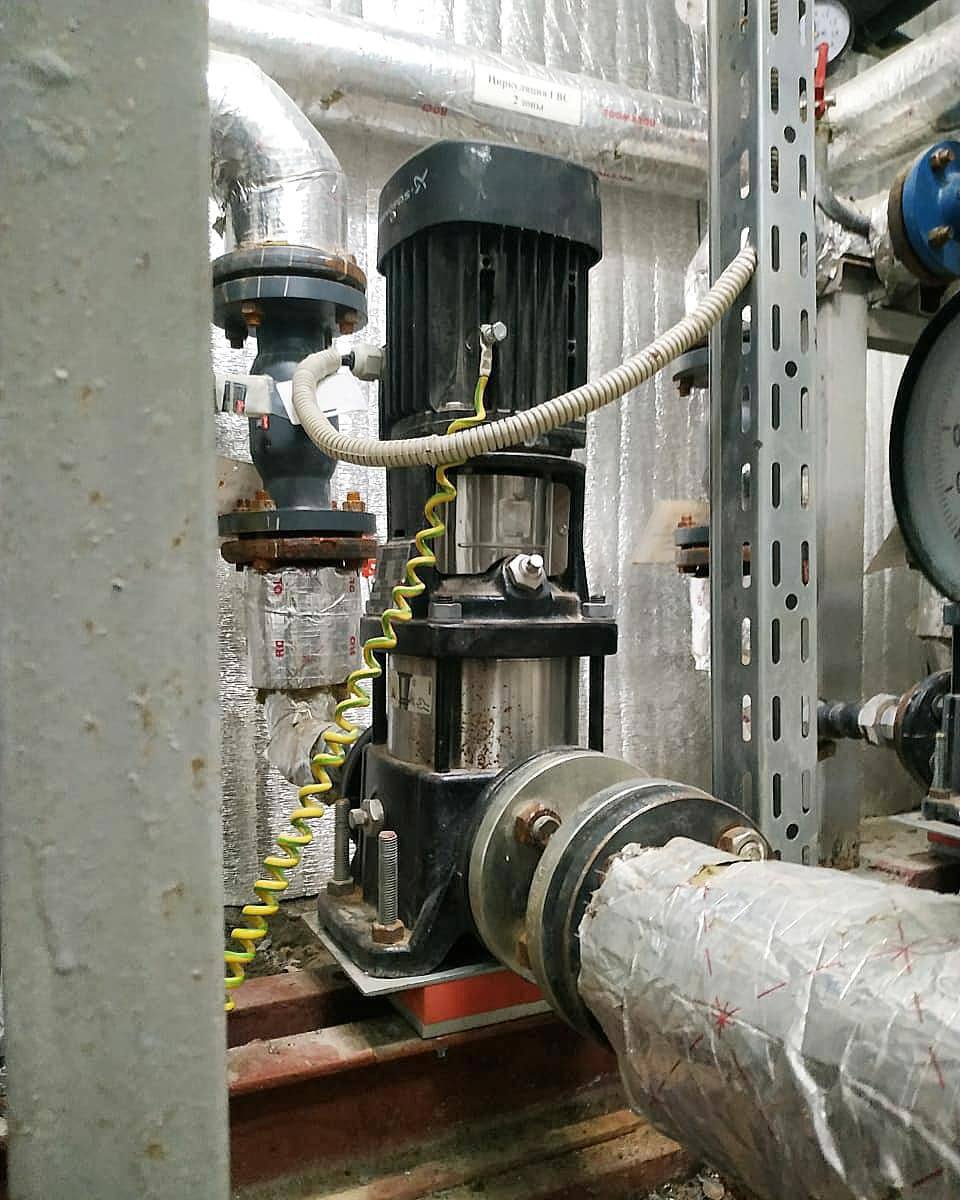

  • Переустанавили насосы горячего водоснабжения на виброизоляторы Виброфлекс SM

Если вас беспокоит шум от ИТП, напишите нашему менеджеру.

Площадь объекта
13 м2 потолок, 54,5 м2 площадь стен
Стоимость проекта
287 000 руб.
Сроки выполнения
12 рабочих дней

Задача: звукоизоляция и виброизоляция помещения, в котором находится шумное оборудование

Решение:

  • Выполнили комплексную звукоизоляцию потолка и стен с применением каркасных облицовок с наполнением ватой в один слой и обшивкой листовыми материалами в два слоя;

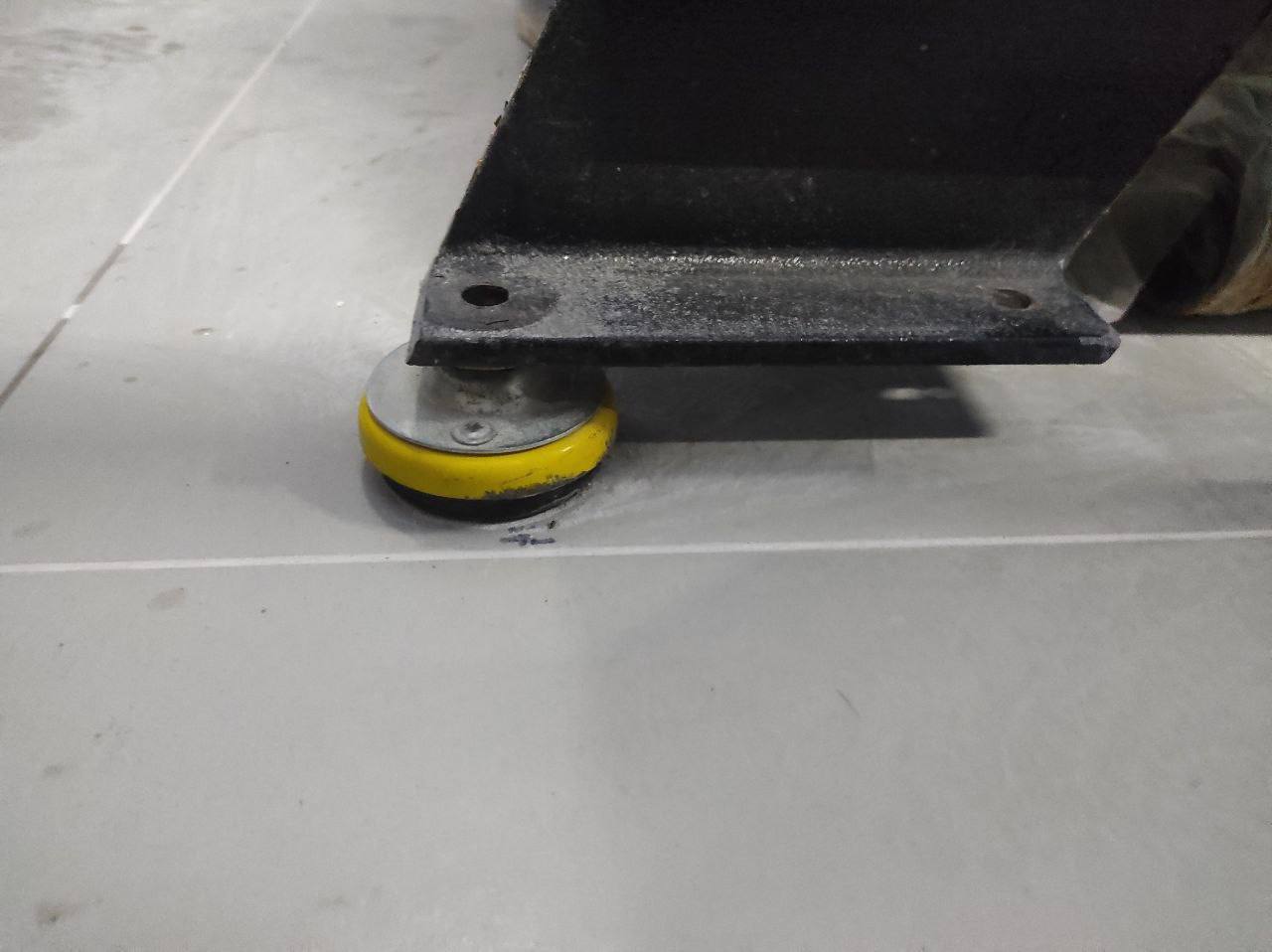

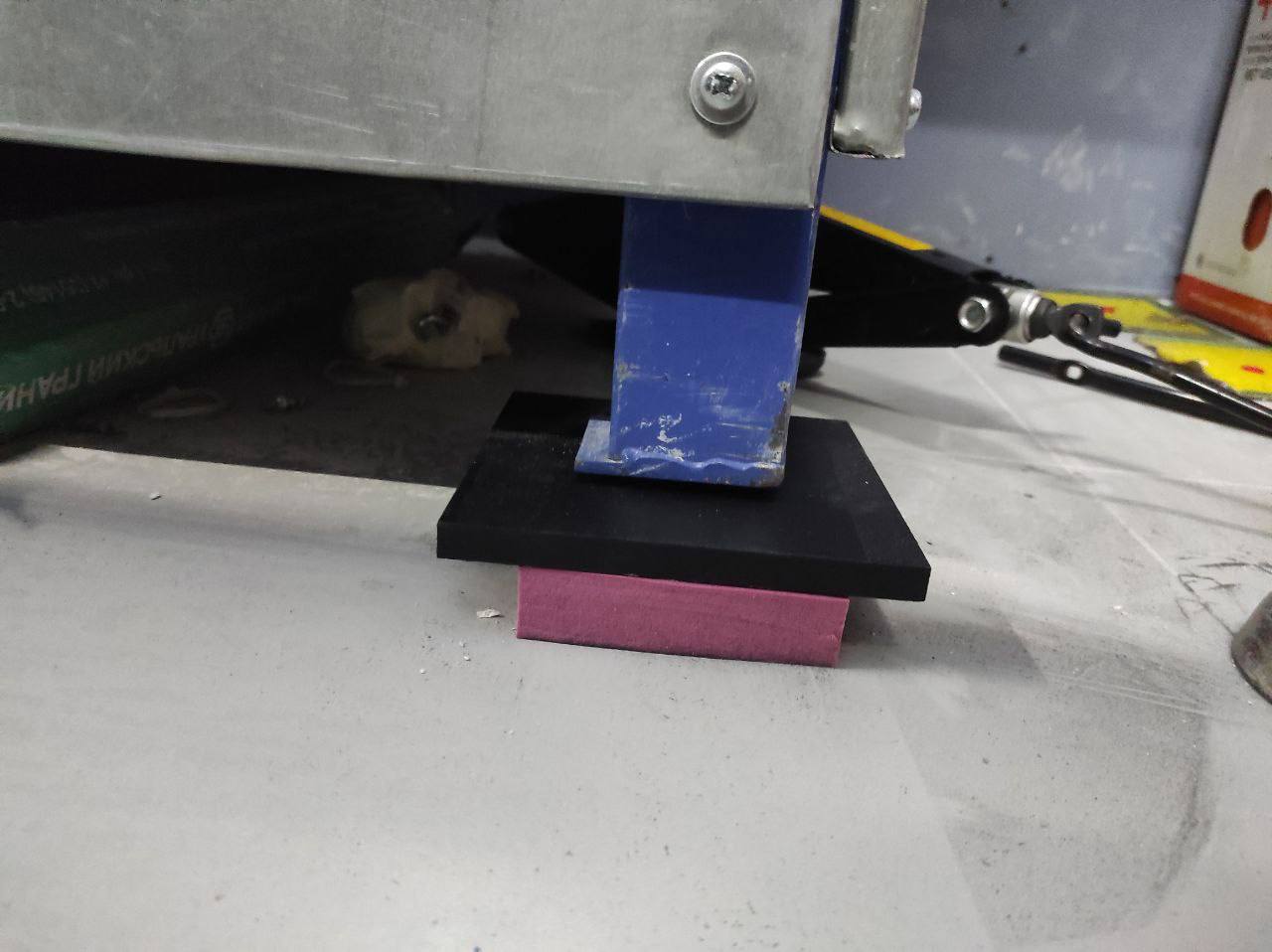

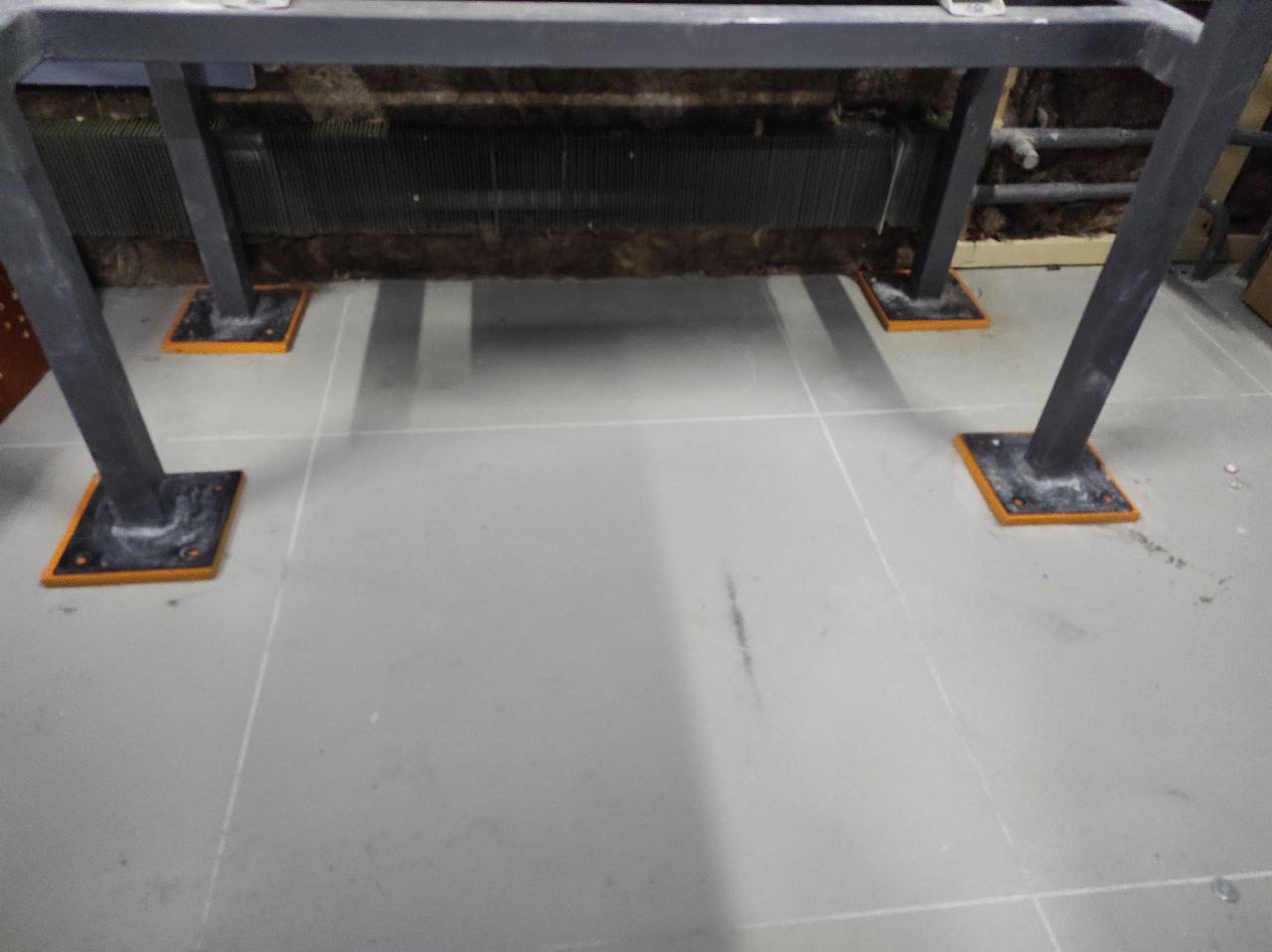

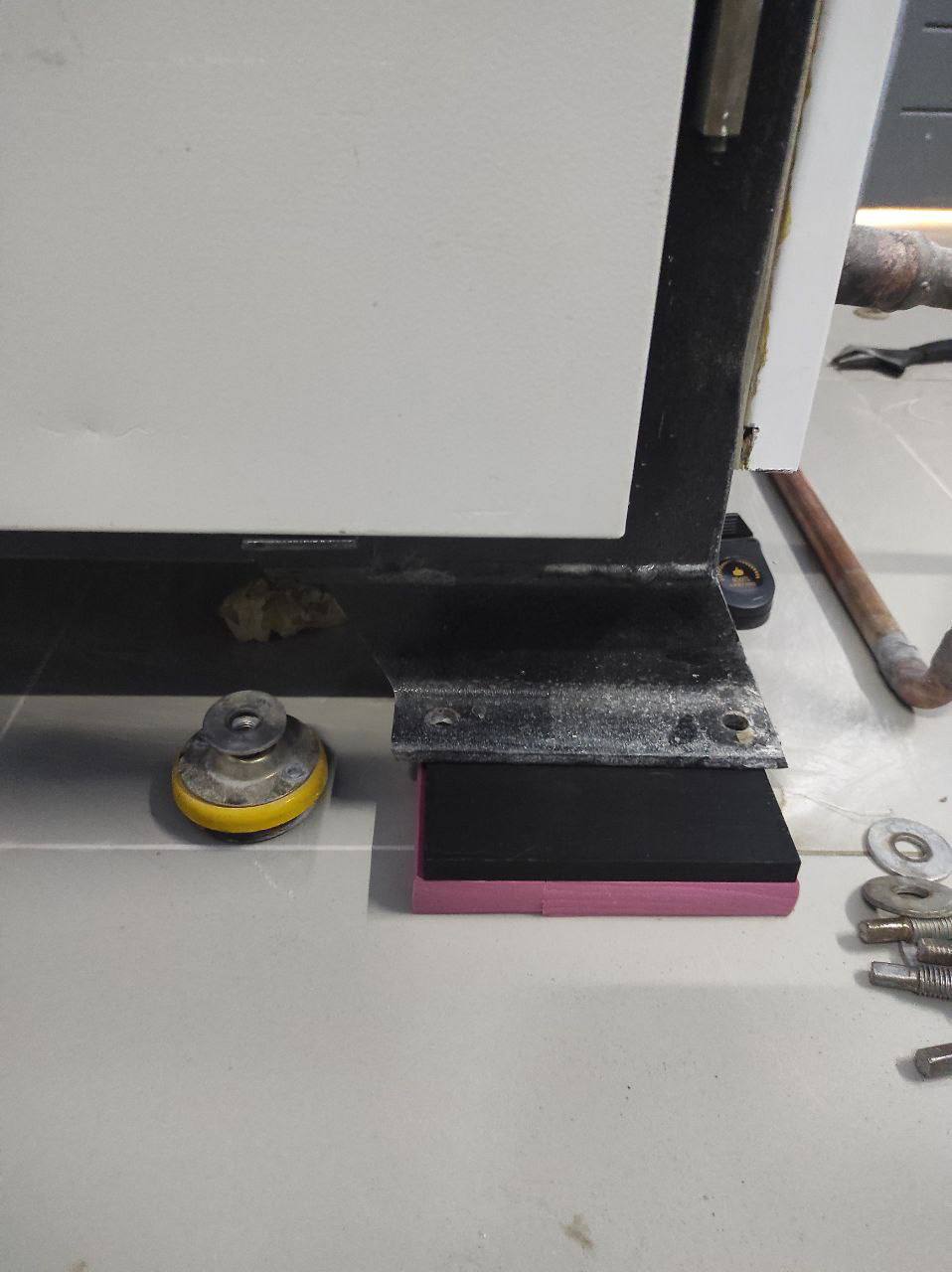

  • Выполнили виброизоляцию оборудования с применением виброопор из материала Sylomer. Опоры выбирали исходя из веса оборудования.

Например, для насоса с частотой вращения 3000 оборотов минуту рабочая частота составляет 50 Гц. И если для его виброизоляции правильно рассчитать систему с резонансной частотой 20 Гц эффект снижения амплитуды колебаний составит около 10 дБ. Однако, если в результате ошибки расчета или неправильного подбора материалов рабочая частота оборудования совпадет с собственной частотой системы, вибрации могут даже возрасти на 10дБ и более

Работающие агрегаты инженерного оборудования, к числу которого относятся силовые блоки систем вентиляции и кондиционирования, холодильники, лифты, насосы, дизель-генераторы и т.п. могут создавать повышенные уровни шума и вибрации в прилегающих жилых помещениях. При этом шум, возникающий в соседних помещениях, является «вторичным». Он возбуждается вибрацией, которая при опоре или подвесе агрегатов попадает на стены и перекрытия здания и «раскачивает» их. Таким образом, даже полная звукоизоляция всех ограждающих конструкций со стороны технического помещения, может не решить задачу достижения акустического комфорта в соседних помещениях. Требуется наличие эффективной системы виброизоляции оборудования.

Видео-иллюстрация концепции звуко -виброизоляции оборудования

Виброизоляция под оборудование: материалы и решения

Для устройства виброизоляции инженерного оборудования применяются пружинные виброизоляторы Isotop полиуретановые эластомеры Sylomer и Sylodyn фирмы «Getzner», а также виброизолирующие крепления и подвесы Виброфлекс М8 компании «Acoustic Group».

Практикой доказано, что вибрации агрегатов наиболее эффективно снижаются в источнике. Для этого силовое оборудование устанавливается на виброизолирующие опоры или виброизолирующий фундамент.

Виброизолирующие опоры в виде пружин Isotop или упругих элементов из материала Sylomer применяются в случае массивного агрегата, имеющего общую и жесткую раму. Например, дизель-генератор, собранный на мощной металлической раме (рис. 3.4).

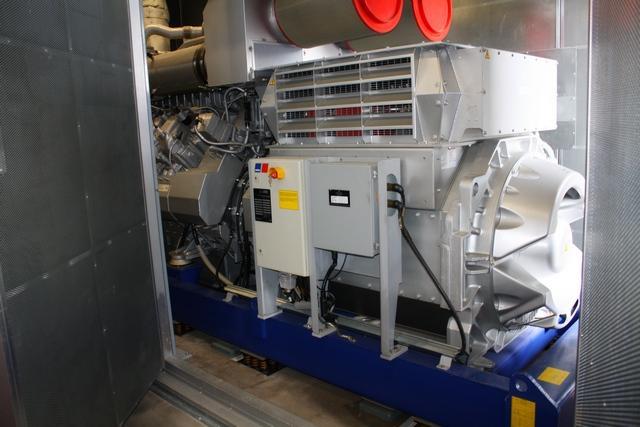

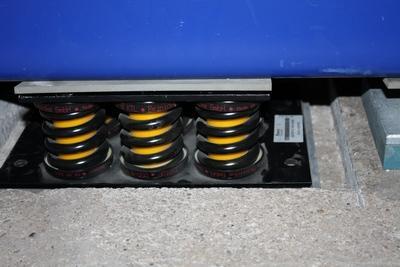

Рис. 3.4 Виброизоляция генератора дизельного типа пружинами Isotop DSD

Для низкооборотистых насосов с частотой вращения менее 1500 об/мин, промышленных вентиляторов и дизельных генераторов, которые медленно выходят на свою рабочую частоту, применяются пружинные виброизоляторы. Во множестве других случаев, как правило, применяются опоры или подвесы из эластомера Sylomer или Sylodyn.

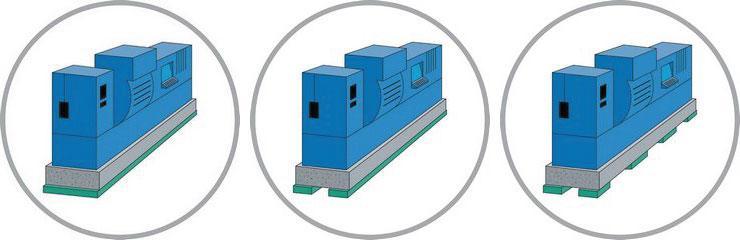

Виброизолирующий фундамент применяется для виброизоляции различного оборудования, не имеющего собственной силовой рамы. Существует три типа устройства упругого слоя: полноплоскостные опоры, ленточные опоры и точечные. (рис. 5)

Рис. 5 Типы виброизолирующих опор

В качестве материала упругого слоя применяются полиуретановые эластомеры Sylomer или Sylodyn. Основание фундамента выполняется из бетона или цементно-песчаного раствора с обязательным армированием металлическими конструкциями для придания повышенной прочности.

Для виброизоляции агрегатов, которые подвешиваются к перекрытию (блоки кондиционеров, канальные вентиляторы и т.п.) и имеют массу не более 150 кг, применяются подвесы Виброфлекс моделей 1/30 М8 или 4/30 M8 (рис. 6).

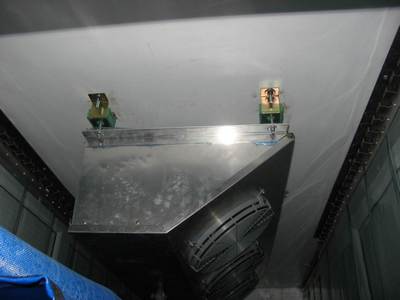

Рис.6 Виброизоляция блока кондиционера при помощи подвесов Виброфлекс 1/30 М8
