Толщина конструкции: 268 мм ΔRw ≈ 75 дБ
Стоимость работ с материалами от 9800 руб/м2
ОПИСАНИЕ
Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, лай собак, домашний кинотеатр, инженерное оборудование).
Состоит из 4 слоев звукопоглощающих плит марки "Шуманет", акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150 в два ряда, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 100/40 и ПС 100/50.
Обратите внимание! В конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.
МОНТАЖ

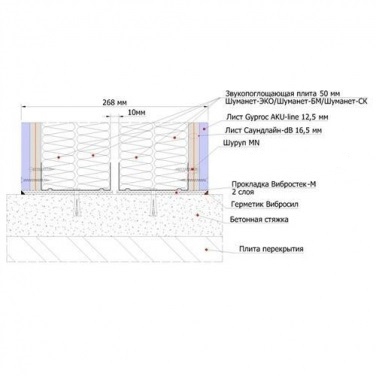

Конструкция звукоизоляционной каркасной перегородки состоит из 4 слоев звукопоглощающих плит марки "Шуманет", акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150 в два ряда, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 100/40 и ПС 100/50.
Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 150 уложенной отдельно под каждый каркас. Металлические каркасы устанавливаются с зазором минимум 10 мм.
Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил.
Подробная технология устройства звукоизоляционной каркасной перегородки приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416) на листе 7 стр. 28.
